干貨 | 通用測試全新自主研發的EMI測試系統具有哪些亮點？?
近期，深圳市通用測試系統有限公司（以下簡稱：通用測試）成功交付了一套全新自主研發的電磁干擾源定位、診斷和分析的EMI測試系統。在產品研發過程中，通用測試充分考量到客戶未來的設備集成化、電磁環境的復雜性以及業務擴展等現實問題，最終在硬件系統和測試方法上實現了平面近遠場變換。
通用測試EMI測試系統在硬件和軟件上有諸多創新，突出亮點有:

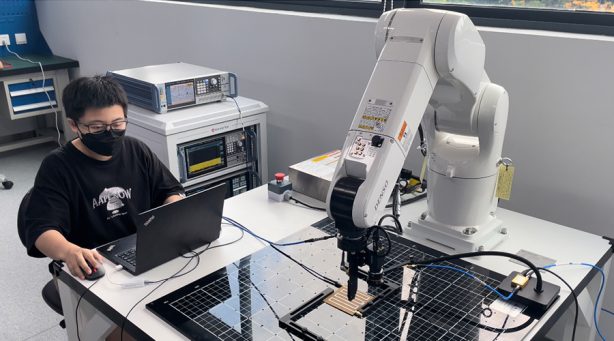

- 利用可編程的人機協作機械臂，實現自動化掃描過程；
- 工作頻率覆蓋30MHz-8GHz（可擴展至18GHz）；
- 支持頻譜儀（SA）和矢量網絡分析儀（VNA）等儀器的控制和數據讀取；
- 支持近場掃描、遠場掃描以及遠場到近場的場波變換。
通過EMI系統提供的測試平臺和操作軟件，可實現指定頻率電磁干擾噪聲源自動掃描和定位，給用戶提供更多噪聲源信息，以便進行相應的電磁干擾診斷和抑制。
EMI系統支持兩種噪聲源定位方法：近場掃描和遠場ESM掃描，其原理如圖所示。
掃描示意圖-1-614x341x0x0x614x341x1657787488.jpg)
近場掃描示意圖
場掃描示意圖-2-614x341x0x0x614x341x1657863676.jpg)
遠場掃描示意圖
近場掃描通過安裝在機械臂的探頭進行掃描，使用頻譜儀（SA）或矢量網絡分析儀（VNA）可獲得掃描平面上被測件輻射場的幅度信息。遠場ESM掃描額外增加一個參考探頭，使用VNA來獲取掃描平面上場的幅值和相位。遠場ESM掃描可將掃描平面上的輻射場變換到近場高度，從而對遠場輻射源進行有效定位。
場Hy掃描面幅度與相位-614x333x0x0x614x333x1657791853.jpg)
遠場Hy掃描面幅度與相位
場轉近場Hy掃描面幅度與相位-614x332x0x0x614x332x1657791877.jpg)
遠場轉近場Hy掃描面幅度與相位
通用測試EMI系統設計緊湊，尺寸小巧，易于移動，可以放置在辦公室、實驗室或者其他小空間場所，極大方便了硬件工程師的調試和驗證工作。通用測試EMI測試軟件簡單易用，穩定流暢，展示、分析功能全面，進一步提升系統測試效率。
