終端多探頭測試系列
無線終端研發級、認證級支持5G MIMO/SISO測量的OTA測試系統

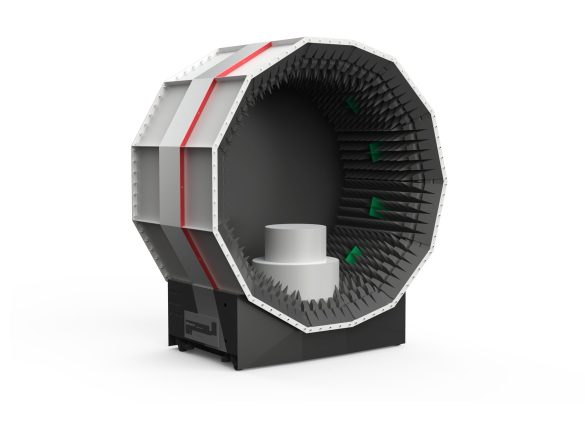

RayZone? 1800
5G (FR1) SISO/MIMO緊湊型天線/OTA測試系統
-
設計理念：
- 一體化設計，即插即用，維護簡單
-
工作頻段：
- 600MHz-7.5GHz
-
制式標準：
- 無線通信標準：2G/3G/4G/5G (FR1)/GNSS/A-GNSS/Wi-Fi/Bluetooth
- 物聯網通信標準：LTE Cat NB1 (NB-IoT)/Cat-M1(e-MTC)
-
硬件參數：
- 外部尺寸 (H×W×D):195×183×110cm
- 門尺寸 (W×H):57×57cm
- 重量：350kg
- 吸波材料：新型EPP硬質環保吸波材料
- 測量天線：低RCS高增益測量天線組
-
軟件特點：
- 支持天線/OTA測試，提供可視化數據分析
- 支持MIMO測試，具備認證級測試精度
RayZone? 1800U
5G (FR1) SISO/MIMO緊湊型天線/OTA測試系統
-
設計理念：
- 一體化設計，即插即用，維護簡單
-
工作頻段：
- 支持600MHz–12GHz頻段
-
制式標準：
- 無線通信標準：2G/3G/4G/5G (FR1)/GNSS/A-GNSS/Wi-Fi/Bluetooth
- 物聯網通信標準：LTE Cat NB1 (NB-IoT)/Cat-M1(e-MTC)
-
硬件參數：
- 外部尺寸 (H×W×D):195×183×110cm
- 門尺寸 (W×H):57×57cm
- 重量：350kg
- 吸波材料：新型EPP硬質環保吸波材料
- 測量天線：低RCS高增益測量天線組
-
軟件特點：
- 支持天線/OTA測試，提供可視化數據分析
- 支持MIMO測試，具備認證級測試精度

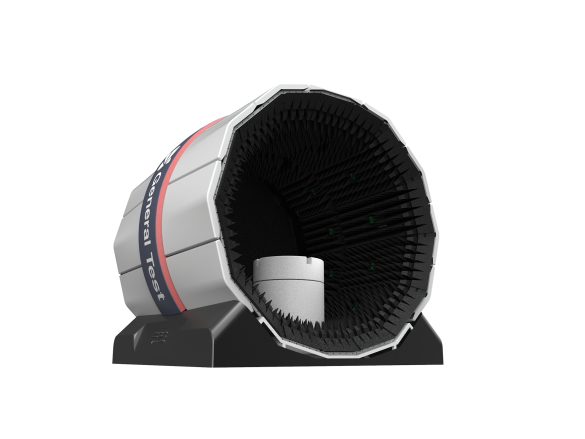

RayZone? 2800
5G FR1 SISO/MIMO多探頭天線/OTA 測試系統
-
設計理念：
- 模塊化結構，體積緊湊；易于安裝、搬遷
-
工作頻段：
- 支持600MHz–7.5GHz頻段
-
制式標準：
- 無線通信標準：2G/3G/4G/5G (FR1)/GNSS/A-GNSS/Wi-Fi/Bluetooth
- 物聯網通信標準：LTE Cat NB1 (NB-IoT)/Cat-M1 (e-MTC)
-
硬件參數：
- 外部尺寸 (L×W×H)：3×3×2.97m
- 門尺寸 (H×W)：1.9×0.7m
- 轉臺定位精度：±0.5°
- 探頭天線個數：12+2
-
軟件特點：
- SISO測試：TRP/TIS/EIRP/EIS
- MIMO 2×2吞吐率測試；4×4 MIMO的測試系統；3D信道模型
- 支持天線/OTA測試，提供可視化數據分析
- 認證級測試精度，MIMO測試速度快
RayZone? 9000
SISO/MIMO OTA認證級測試系統
-
設計理念：
- 模塊化、輕量化設計
-
工作頻段：
- 0.4GHz–7.5GHz
-
測試功能：
- 天線指標（方向圖、增益、效率）、OTA指標(TRP/TIS/EIRP/EIS/Throughput)
-
硬件參數：
- 外尺寸 (L×W×H)：5×5×5m（可定制）
- 門尺寸 (H×W)：2×1m
- 轉臺定位精度：±0.1°
- 縱環天線個數：23+5（可選）
- 橫環天線個數：16+8+8（可選）
-
軟件特點：
- 快速OTA認證測試系統
- MIMO測試：兼容MPAC/RTS方法、支持2D/3D標準信道模型及外場環境模擬
