產品概述
電偶極子套管天線

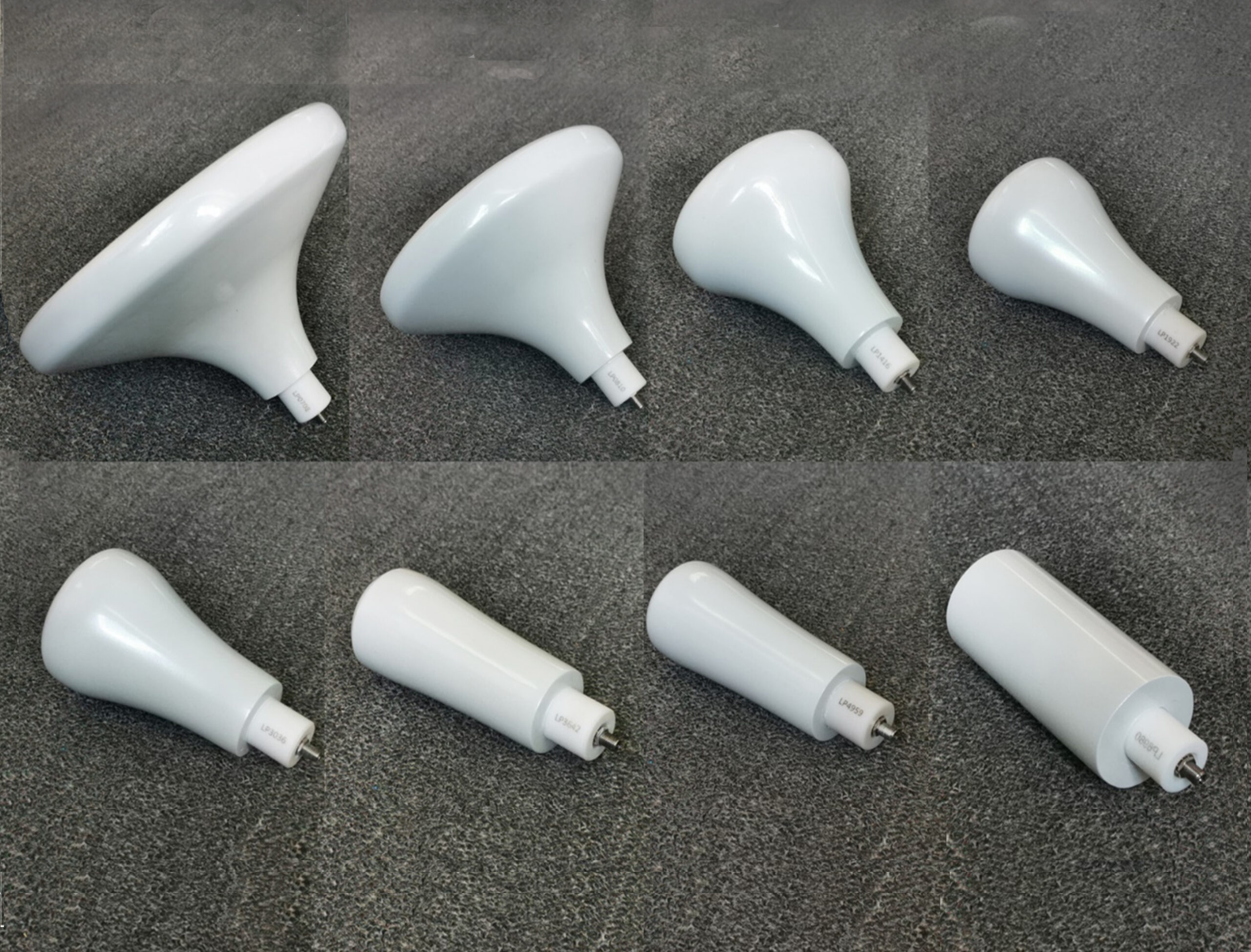

磁偶極子天線
產品特點
- 具有良好的電磁性能，低損耗高效率，低交叉極化，方位面對稱度±0.1dB內 ，符合CTIA標準
- 良好的機械性能，輕便牢固。
- 精心的結構設計，具有統一尺寸的夾具卡位，一致的天線相位中心到接頭距離，便于安裝。
用途
- 增益參考
- 效率參考
- 方向性、交叉極化和輻射方向圖評估
電磁特性
- 天線類型：電偶極子套管天線
- 可用頻段：0.4~8.0 GHz
- 駐波：≤ 1.2:1（典型值）
- 回波損耗：≤ -20dB（典型值）
- 方位面增益變動：≤ ±0.1dB（典型值）
- 交叉極化比：≥ 20dB（典型值）
- 增益峰值：1.8dBi（典型值）
- 效率：90%（典型值）
- 阻抗：50 Ohm
- 天線類型：磁偶極子天線
- 可用頻段：0.6~8.0 GHz
- 駐波：≤ 1.5:1（典型值）
- 回波損耗：≤ -14dB（典型值）
- 方位面增益變動：≤ ±0.1dB（典型值）
- 交叉極化比：≥ 25dB（典型值）
- 增益峰值：1.4dBi（典型值）
- 效率：88%（典型值）
- 阻抗：50 Ohm
